一、 前言

不得不說,這半年來的硬體新品真的是非常多,像是RTX30系顯卡、5代銳龍和即將推出的11代酷睿等等都是目前DIY裝機的好選擇。當然,在硬體性能變得越來越強之後,整機功耗也是跟著飆升,所以現在許多玩家在裝機的時候都會選擇750W甚至是1000W的大功率電源,而我也不例外。剛好最近有升級配置的需求,手上缺一顆大功率電源,於是我就入手了先馬的金牌750W,順便拆解看看它裡面的做工到底如何。

二、外觀&細節

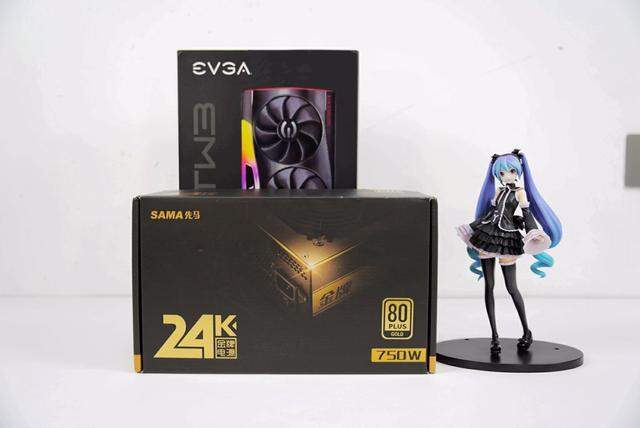

從電源的外包裝上看,先馬金牌750W沿用了24K系列的黑金配色,它的右下角為80Plus金牌認證和750W的功率標識,整體設計簡約又不失檔次。

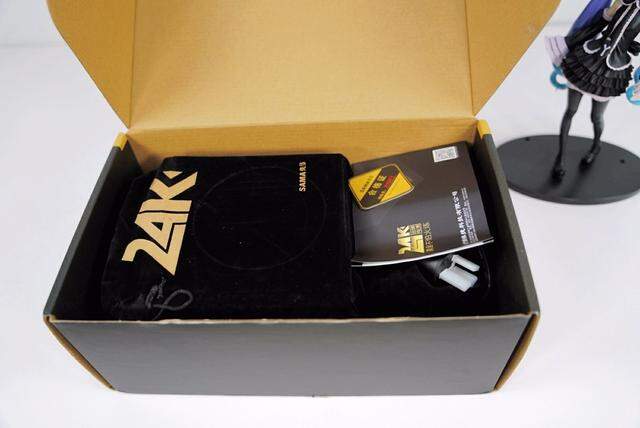

打開包裝之後可以看到裡面有厚實的珍珠棉進行包覆,同時電源本體和模組線都有獨立的布絨袋進行包裝,保護還是很到位的。

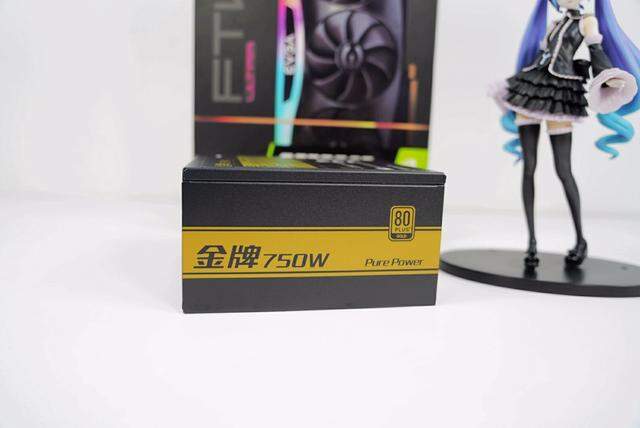

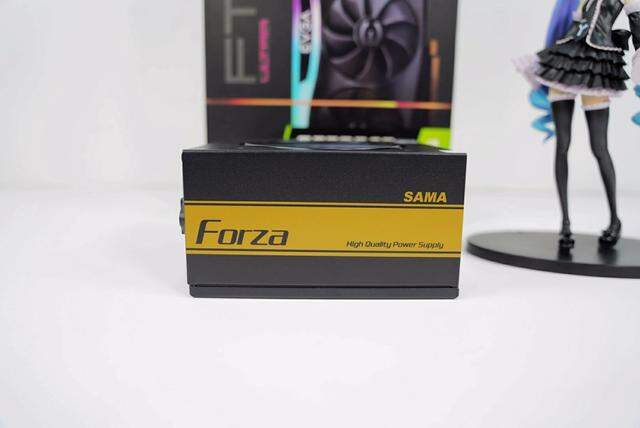

取出電源本體之後可以看到,先馬金牌750W的外殼也是採用了黑金色的設計風格, 其中靠近220V接口的這一面是英文Forza的標誌,而另一面則是金牌750W的標識,這兩面差異化的設計在電源上置或者下置的時候展示出不同的裝機效果。

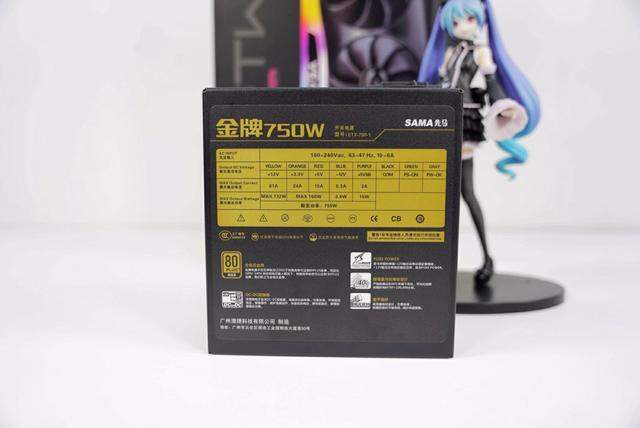

先馬金牌750W的銘牌放置在了電源的背面,這裡標有80Plus金牌認證,DC-DC變換器、PURE POWER、耐高溫與長壽命、扁平線材等產品特性和電源的輸出參數。透過上面的參數我們可以看到,先馬金牌750W的額定功率為750W,其中+12V輸出為單路設計,最大電流61A,最高功率732W,用來應對如今酷睿i9、RTX30系這種高功耗的硬體很輕鬆。

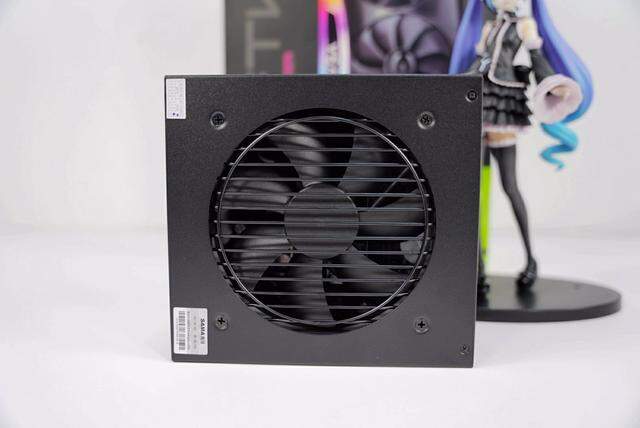

和普通電源的蜂窩六邊形風扇罩不同,先馬金牌750W的電源風扇罩是單向條紋和圓形的設計,看起來比較獨特,它內置有一把12cm的靜音風扇。

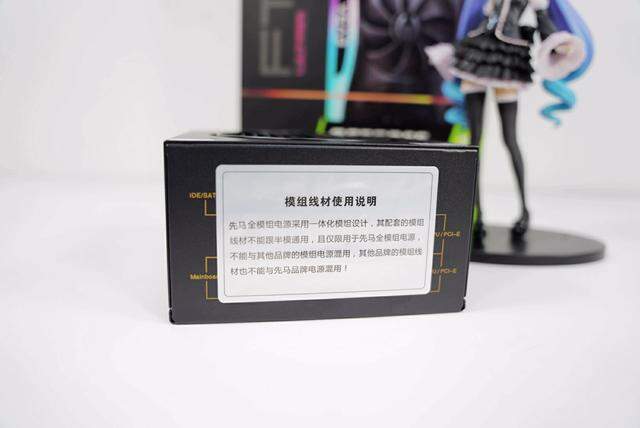

在模組接口的這一側,先馬金牌750W貼有一張關於模組線兼容性的使用說明,上面標明了該電源的模組線不能與同品牌的半模和其它品牌的線材兼容,還是挺貼心的。

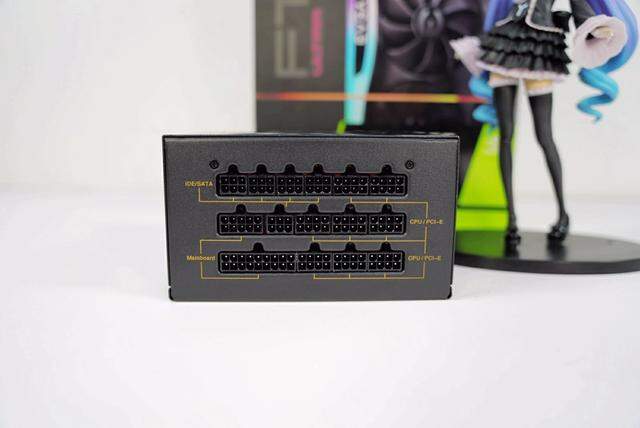

撕開接口上面的使用說明之後,我們可以看到先馬金牌750W配備有一組24pin、8組CPU/PCI-E和5組IDE/SATA插座。與之對應的,先馬金牌750W也是提供有兩組CPU 8pin、兩組顯卡6+2pin*2、兩組SATA*4和一組大D*4的接口,用來安裝各種中高端遊戲平台都是十分夠用。

三、拆解分析

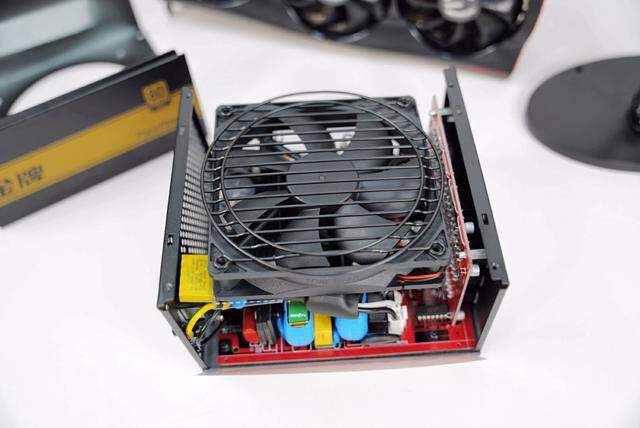

看完電源的整體設計之後,接下來就是正式拆解了。首先把外殼上的固定螺絲擰下,然後把上蓋拆卸即可看到電源的內部情況。

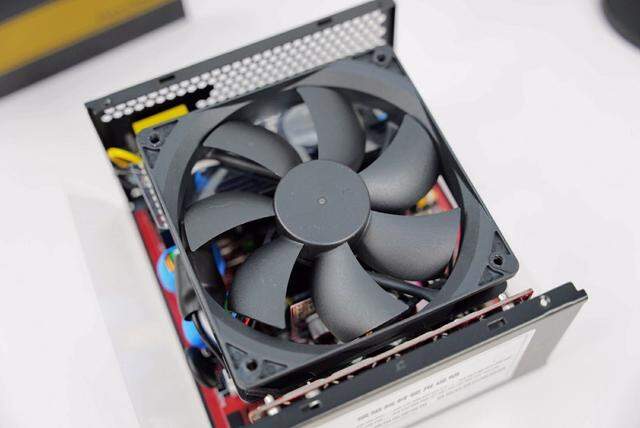

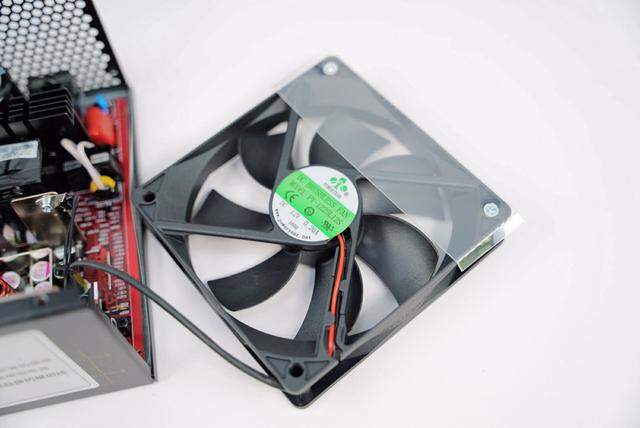

先馬金牌750W的這顆電源風扇是一顆7扇葉設計的12cm風扇,型號為PY-1225L12S,工作參數為12V/0.2A。

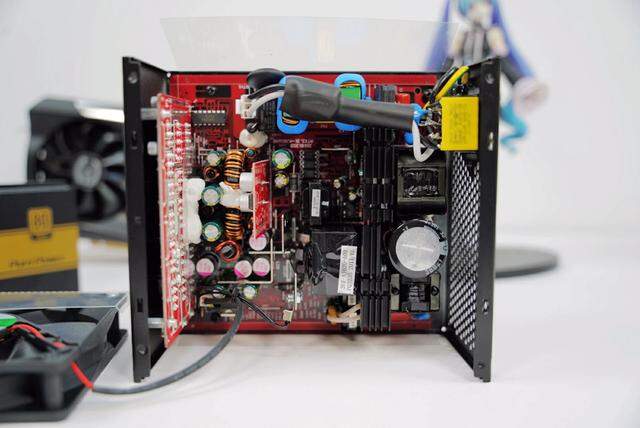

移開電源風扇之後,我們可以看到電源的內部做工相當規整。從電路設計上看,先馬金牌750W使用的是目前成熟的主動PFC+LLC半橋諧振+同步整流+DC-DC方案,效率表現和輸出能力都很不錯。

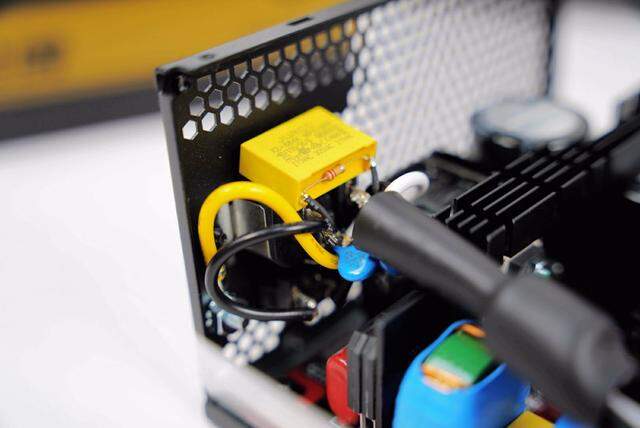

先馬金牌750W的一級EMI焊接在了電源輸入插座上,上面有一個X電容和兩個Y電容。

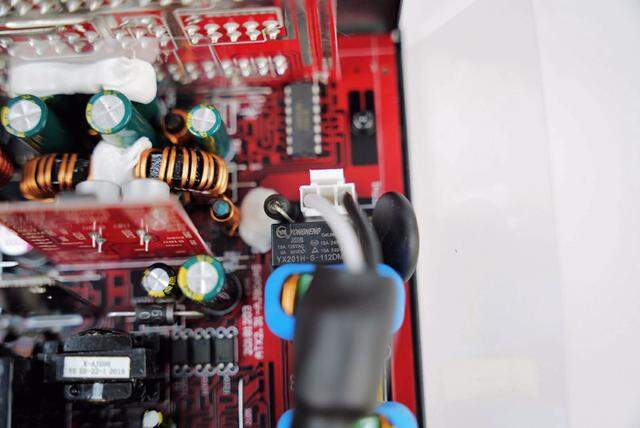

在經過了一級EMI之後,我們可以看到電源PCB輸入端這裡配備有保險管、NTC、MOV和繼電器。

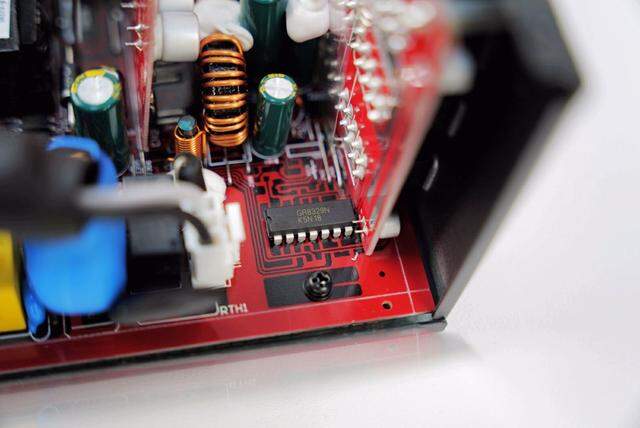

電源輸入端的旁邊是一顆GR8329N晶片,它具備過流、過壓、過載、欠壓保護等功能。

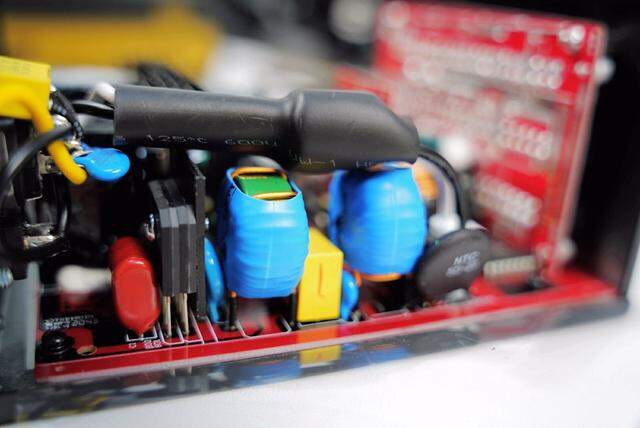

在二級EMI這邊,先馬金牌750W配備有1個X電容、2個Y電容以及2個共模電感,同時整流橋是雙片式設計,並與主供電管共用散熱片。

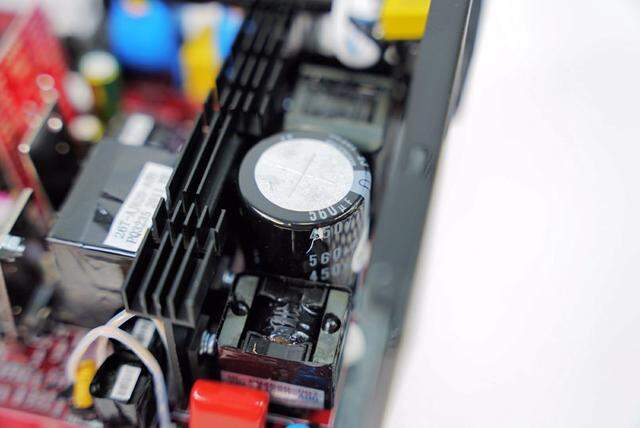

國產承興450V/560Uf大電容。

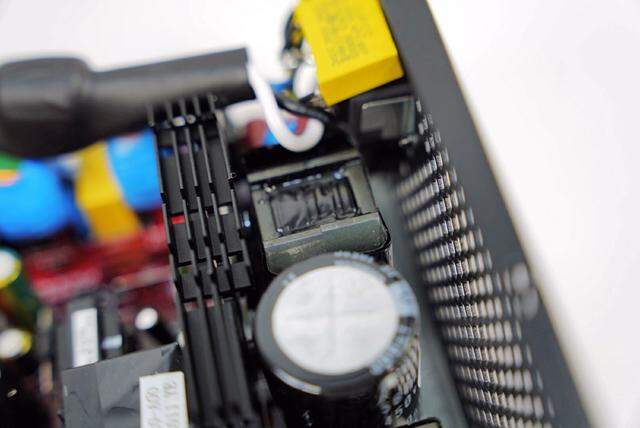

一體封閉式的PFC電感,電磁效率較普通開放式的PFC電感更高,發熱也更少。

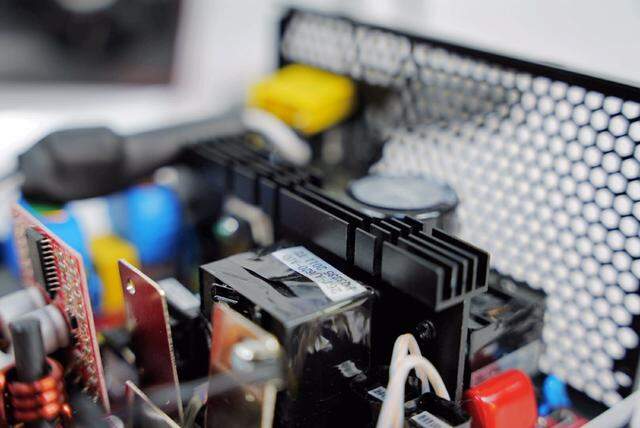

主供電管和整流橋所使用的是一塊大面積的黑化鋁合金散熱片,而旁邊則是電源的主變壓器。

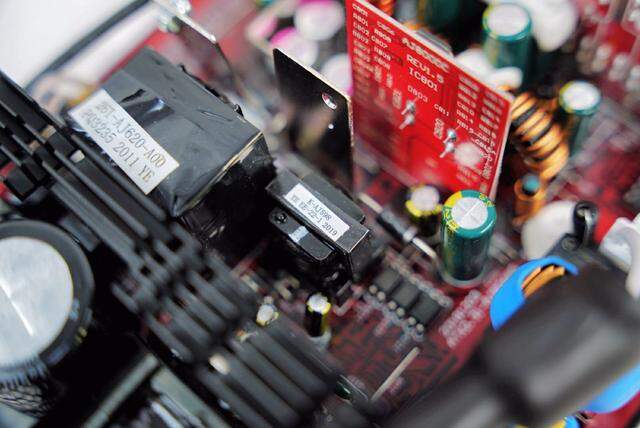

主變壓器的旁邊是負責待機的電路的待機變壓器。

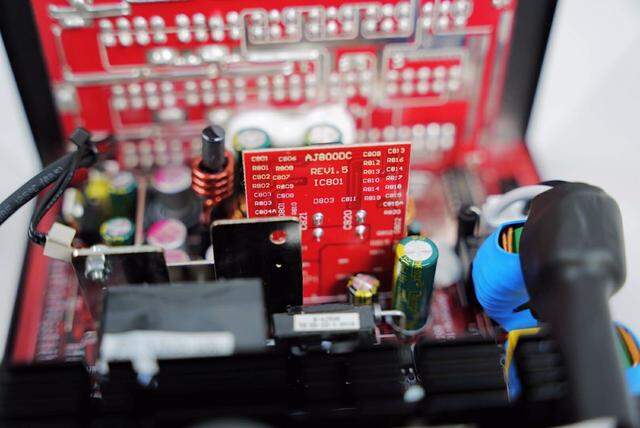

先馬金牌750W的+5V和+3.3V是DC-DC的設計,它配有獨立的小板,並直插在主PCB上。

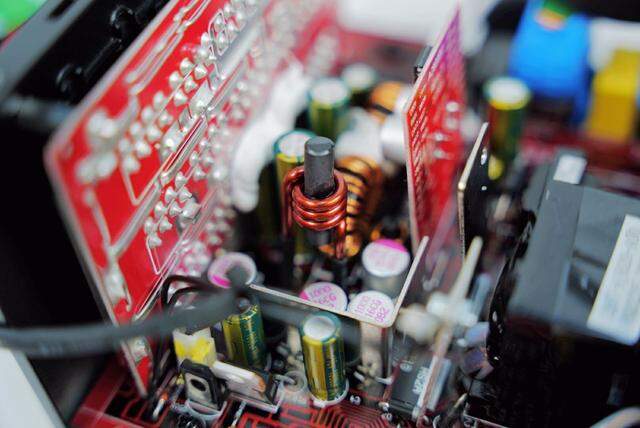

在DC-DC小板的旁邊,我們可以看到先馬金牌750W採用了固液混合的CLC濾波電路。

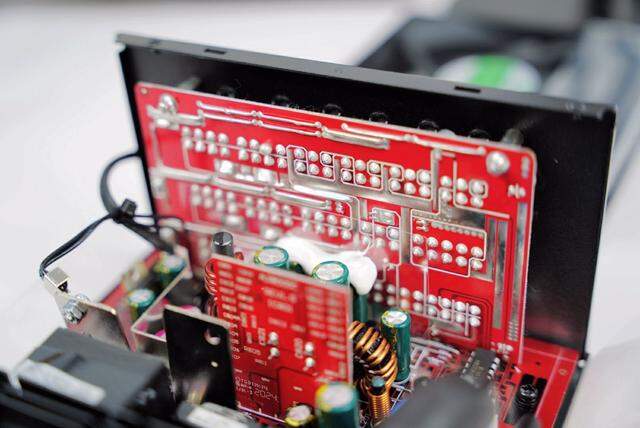

電源的模組板是直插式設計,而非飛線連接,看起來十分規整。上面的大量鋪錫和導流線可以增加電流通過能力,減少不必要的損耗。

四、總結

在經過了一番拆解之後,我們可以看到先馬金牌750W電源的品質和做工都是相當不錯的,它不僅具備有完整的一級、二級EMI以及保護電路,整體設計沒有縮水,而且在電路方案和用料方面,成熟的主動PFC+LLC半橋諧振+同步整流+DC-DC的設計和固態電容用料也是有著足夠好的輸出能力、效率和穩定性,加上規整的內部做工、全模組設計和每瓦不到一元的價格,可以說先馬金牌750W電源是玩家們裝機的大功率性價比之選。
